Produktnr: OQ610

OQ610 Ofenlogger für Temperaturprofile in Durchlauföfen mit 6 Kanälen

Der OQ610 ist ein batteriebetriebener Ofenlogger für das Temperatur-Profiling während laufender Wärmebehandlungsprozesse. Er begleitet das Produkt durch den Prozess und zeichnet Temperaturverläufe direkt an den relevanten Messpositionen auf. Damit lassen sich Prozess- und Produkttemperaturen dokumentieren und reproduzierbare Aushärtungs- oder Trocknungsbedingungen bewerten.Der OQ610 ist als einzelner Datenlogger sowie in OMK610-Kits mit Hitzeschutzgehäuse für unterschiedliche thermische Anforderungen erhältlich.

Ihre Vorteile:

6 Temperaturkanäle für parallele Temperaturprofile
Abtastrate bis zu 8 Messwerte pro Sekunde
Speicher für 260.000 Messwerte oder 8 Produktionsläufe
Zeit-, messwert- oder manuell gesteuerter Messstart und -stopp
USB-Datenauswertung mit Softwareunterstützung je nach gewählter Ausführung
Als Datenlogger oder vorkonfiguriertes OMK610-Kit erhältlich

Bestellhinweis:Der OQ610 ist als Datenlogger ohne Hitzeschutzgehäuse sowie in zwei OMK610-Kit-Ausführungen erhältlich: mit TB610 für bis zu 50 Minuten bei 250 °C oder mit TB612 für höhere thermische Belastungen bis 100 Minuten bei 250 °C bzw. 30 Minuten bei 300 °C.

Ausführung

Clear

Price range: €1,290.00 through €3,180.00(inkl. MwSt.) zzgl. Versandkosten

Temperatur-Profiling direkt im laufenden Prozess

Der OQ610 ist für das Durchlauf-Prozess-Monitoring ausgelegt. Die Temperatursensoren werden an den gewünschten Messpunkten positioniert, während der Logger gemeinsam mit dem Produkt durch den Ofen geführt wird. So können Temperaturprofile ohne fest verlegte Messleitungen durch bewegte Produktionsanlagen aufgezeichnet werden.

Messung an mehreren Positionen

Auf bis zu sechs Kanälen lassen sich beispielsweise Ofenluft-, Produkt- und Oberflächentemperaturen gleichzeitig erfassen. Dadurch wird sichtbar, wie sich die Temperatur über den gesamten Prozessverlauf entwickelt.

Schutz in heißen Prozessumgebungen

Für Prozesse mit hoher thermischer Belastung wird der Logger in einem geeigneten Hitzeschutzbehälter eingesetzt. Verschiedene Schutzbehälter sind für unterschiedliche Ofentemperaturen und Verweilzeiten verfügbar.

Analyse und Dokumentation mit PaintView

Die PaintView Software ermöglicht die Konfiguration des Loggers, das Auslesen der Daten über USB sowie Analyse, Archivierung und Berichtserstellung. Ober- und Untergrenzen können für Temperaturwerte definiert werden; grafische und statistische Messberichte lassen sich erzeugen.

Verfügbare Ausführungen

Der OQ610 wird in unterschiedlichen Ausführungen angeboten. Dabei bleibt der OQ610 Datenlogger die gemeinsame Messplattform; Lieferumfang und Hitzeschutz unterscheiden sich je nach gewählter Variante.

OQ610-S – Datenlogger

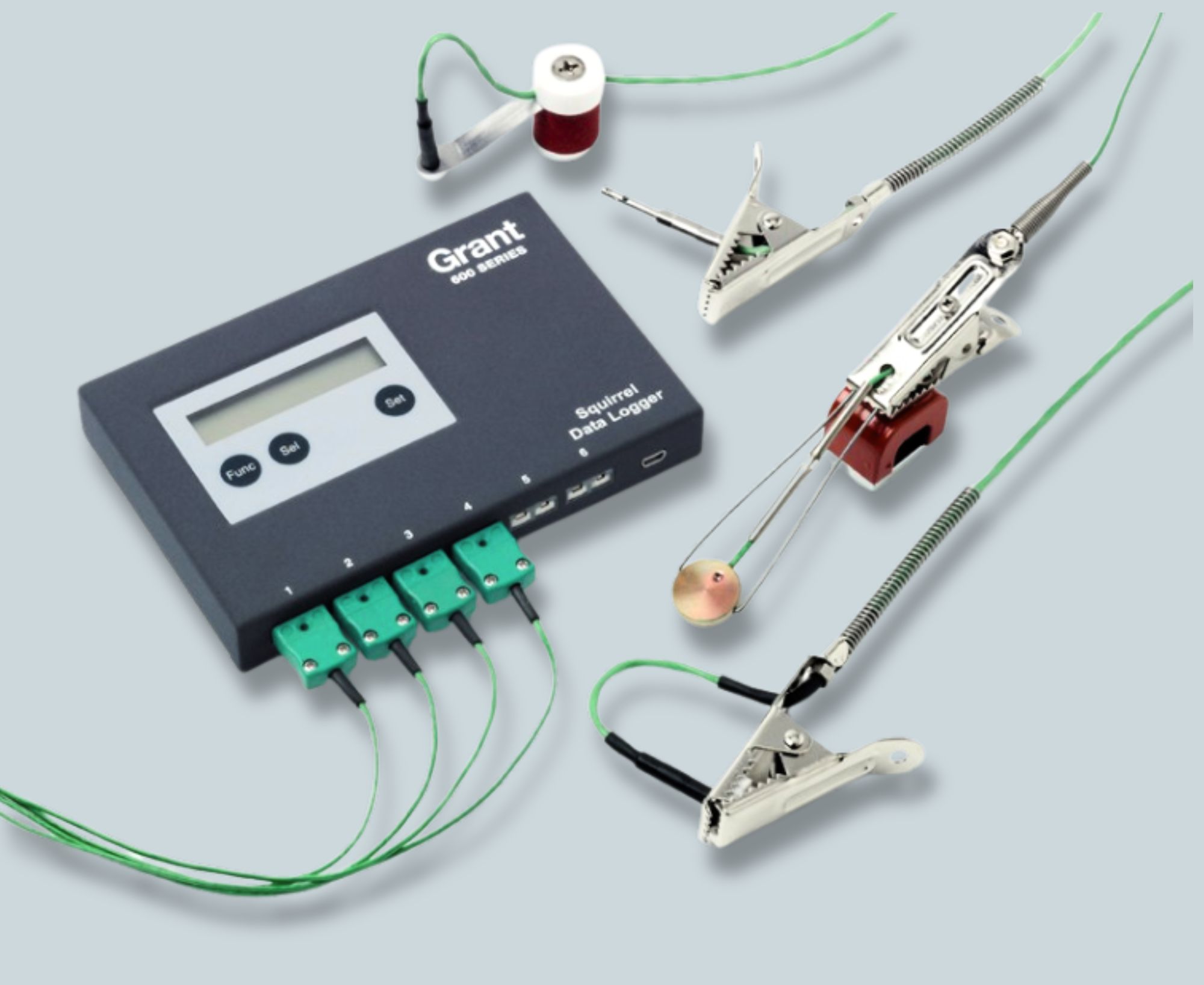

OQ610 Datenlogger mit 6 Eingängen für Thermoelementsonden Typ K/T, inklusive SQView Software und USB-Kabel. Lieferung ohne Sonden und ohne Hitzeschutzgehäuse.

OMK610-NP – Datenlogger-Kit
Komplett-Kit mit OQ610 Datenlogger, TB610 Hitzeschutzgehäuse, PaintView Software, Koffer und USB-Kabel. Das TB610 ermöglicht eine maximale Verweilzeit von 50 Minuten bei 250 °C.

OMK610-HS – Datenlogger-Kit für höhere thermische Belastung
Komplett-Kit mit OQ610 Datenlogger, Hitzeschutzsystem, PaintView Software, Koffer und Übertragungskabel. Die Ausführung ermöglicht bis zu 100 Minuten bei 250 °C beziehungsweise bis zu 30 Minuten bei 300 °C.

Messung und Speicher

Merkmal	Angabe
Kanäle	6 Temperaturkanäle
Messbereich	-200 °C bis +1300 °C
Genauigkeit	±1,0 °C; im Bereich -50 °C bis +500 °C: ±0,5 °C
Auflösung	0,1 °C
Abtastrate	Bis zu 8 Messwerte pro Sekunde; bis zu 1 Messwert pro Stunde
Speicher	260.000 Messwerte oder 8 Produktionsläufe

Gerät und Kommunikation

Merkmal	Angabe
Einsatztemperatur Logger	-30 °C bis +65 °C
Display	Alphanumerisches LCD, 2 × 16 Zeichen
Bedienung	Drei-Tasten-Bedienung oder Konfiguration per Software
Versorgung	2 × AA-Batterien
Kommunikation	USB 1.1 und 2.0
Abmessungen	153 × 101 × 23 mm (L × B × H)
Gewicht	450 g

Hitzeschutz für Ofendurchläufe

Der OQ610 kann für heiße Ofenprozesse mit passenden Hitzeschutzbehältern eingesetzt werden. Die zulässige Verweilzeit hängt von der Ofentemperatur und dem jeweiligen Schutzbehälter ab.

Merkmal	Angabe
TB610 ohne Kühlkörper	Bis 50 Minuten bei 250 °C
TB612 mit Kühlkörper	Bis 100 Minuten bei 250 °C; bis 30 Minuten bei 300 °C
Weitere Schutzbehälter	Ausführungen für höhere Temperaturen und längere Verweilzeiten verfügbar

Temperatur-Profiling in Durchlauf- und Trockenöfen
Überwachung von Wärmebehandlungs-, Aushärtungs- und Trocknungsprozessen
Lacktrocknung und Beschichtungsprozesse in der Lack- und Veredelungsindustrie
Temperaturmessung an Produkten, Oberflächen und in der Ofenluft
Messungen in bewegten Produktionsstraßen und Förderprozessen
