Universelle Messdatenerfassung

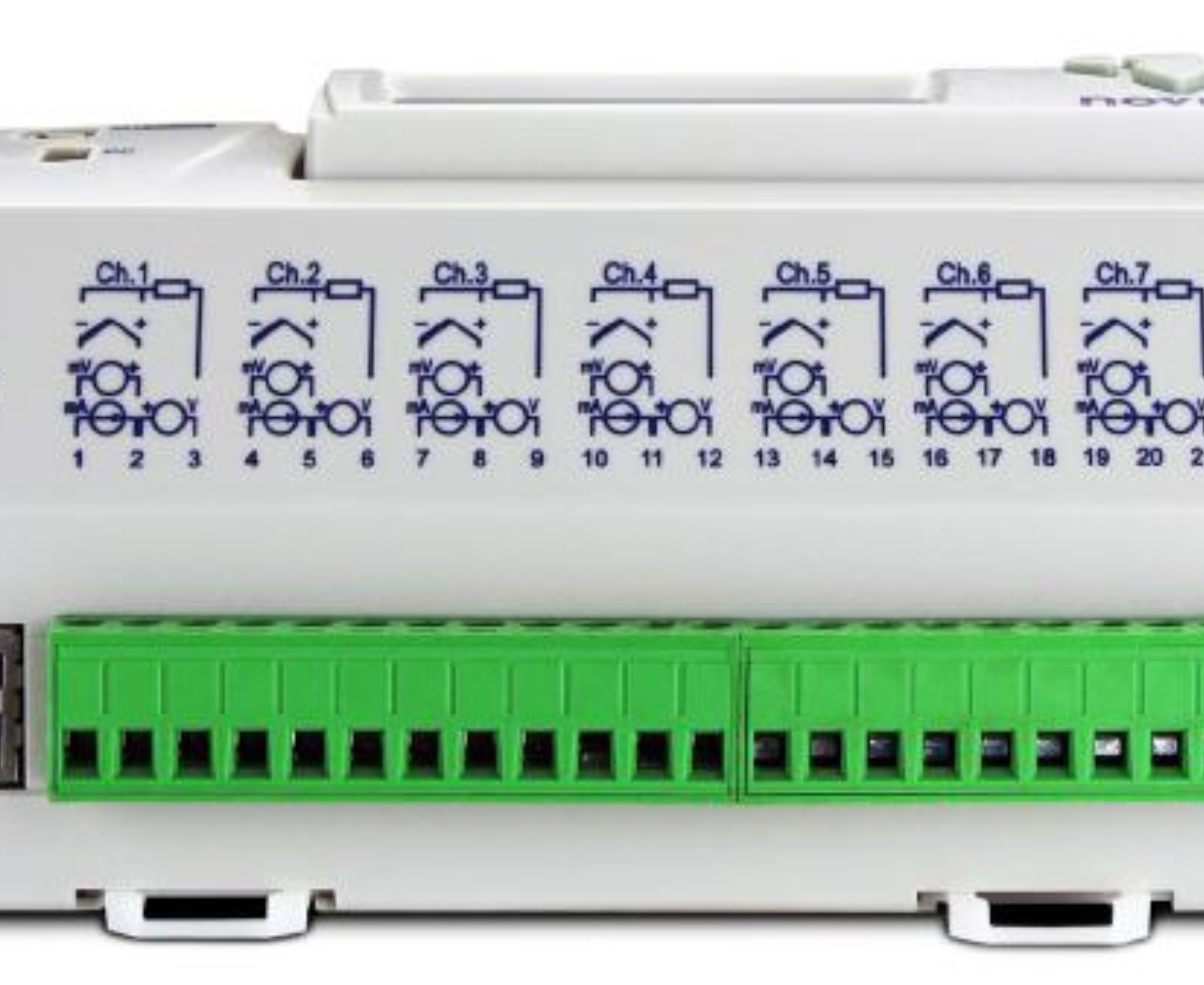

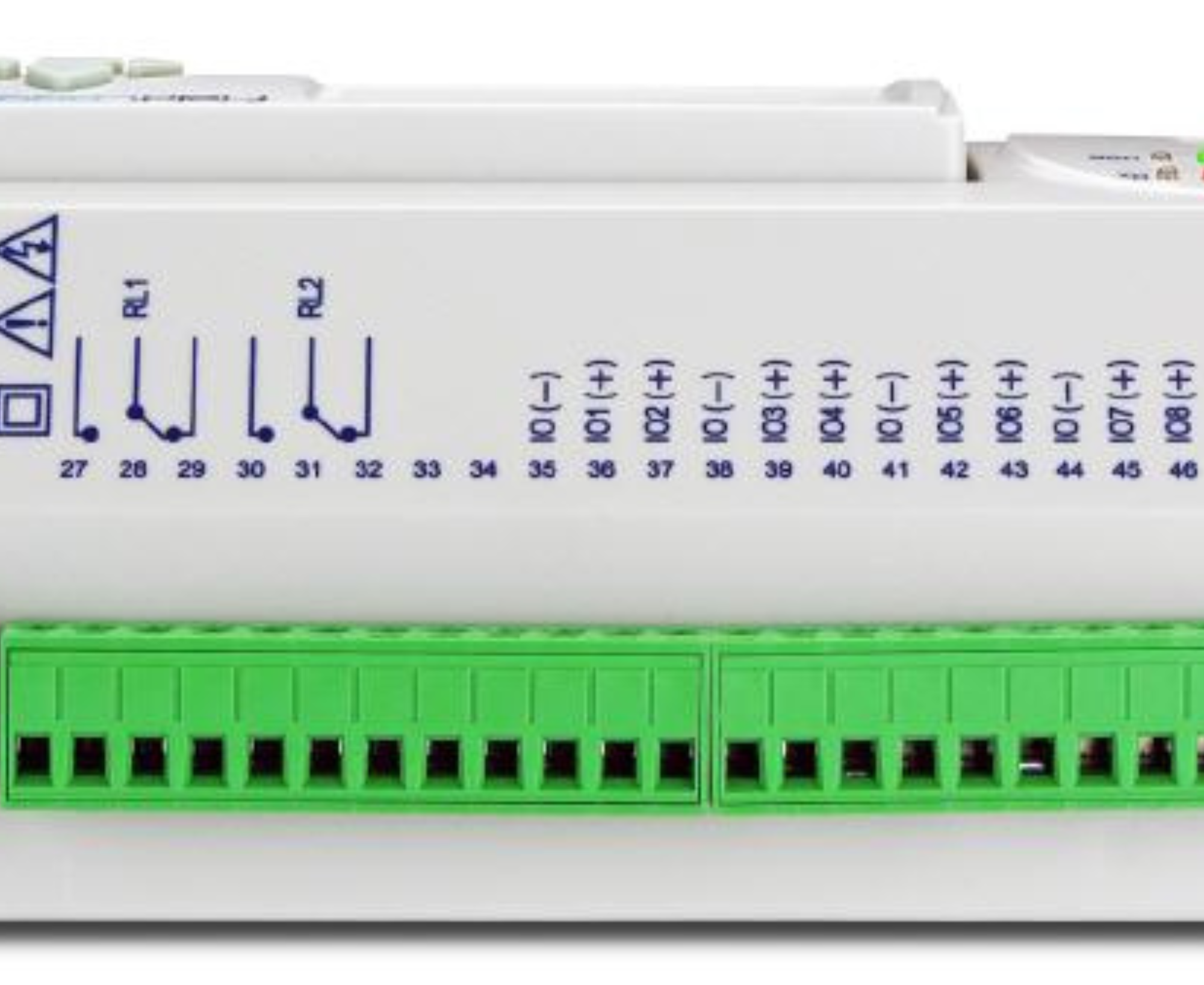

Die acht universellen Eingangskanäle unterstützen Thermoelemente, Pt100/Pt1000-Sensoren, Spannung, Strom und 4–20-mA-Stromschleifen. Damit lassen sich Temperatur direkt sowie weitere Messgrößen über passende Sensoren oder Transmitter als analoge Prozesssignale erfassen. Zusätzlich stehen acht frei als Ein- oder Ausgang konfigurierbare digitale I/Os und zwei Relaisausgänge zur Verfügung.
Hohe Datenrate und berechnete Messgrößen
Mit 24-Bit-Messauflösung und einer Aufzeichnungsrate von bis zu 1.000 Logs pro Sekunde ist der FieldLogger für Messaufgaben mit schnellen Signaländerungen ausgelegt. Bis zu 128 virtuelle Kanäle können mathematische oder logische Operationen auf Eingangsdaten ausführen; Ergebnisse virtueller Kanäle lassen sich wiederum in weitere Berechnungen einbeziehen.
Skalierbare Erfassung und zentrale Überwachung
Optional können bis zu 64 Remote-Kanäle von Legacy-Modbus-RTU-Geräten eingebunden werden. Durch die Vernetzung mehrerer FieldLogger lässt sich die Anzahl der Messstellen weiter erhöhen und die Datenerfassung für verteilte Prozesse zentral zusammenführen.
Datenübertragung, Speicherung und Alarmierung
Für die Kommunikation stehen Ethernet, RS485 und USB zur Verfügung. Ethernet unterstützt unter anderem NOVUS Cloud (JSON), Modbus TCP, Modbus-Gateway, FTP, SMTP, HTTP und SNMP; über RS485 kann der FieldLogger als Modbus-RTU-Master oder -Slave arbeiten. Intern lassen sich bis zu 512.000 Aufzeichnungen speichern; zusätzlich kann der Speicher über SD-/SDHC-Karten erweitert oder über USB ausgelagert werden.
Bis zu 32 Alarme können für lokale, Remote- oder virtuelle Kanäle konfiguriert werden. Mögliche Aktionen sind die Aktivierung von Relais oder digitalen Ausgängen, E-Mail-Benachrichtigungen, SNMP-Traps sowie das Starten oder Stoppen der Aufzeichnung.
Bedienung und Software

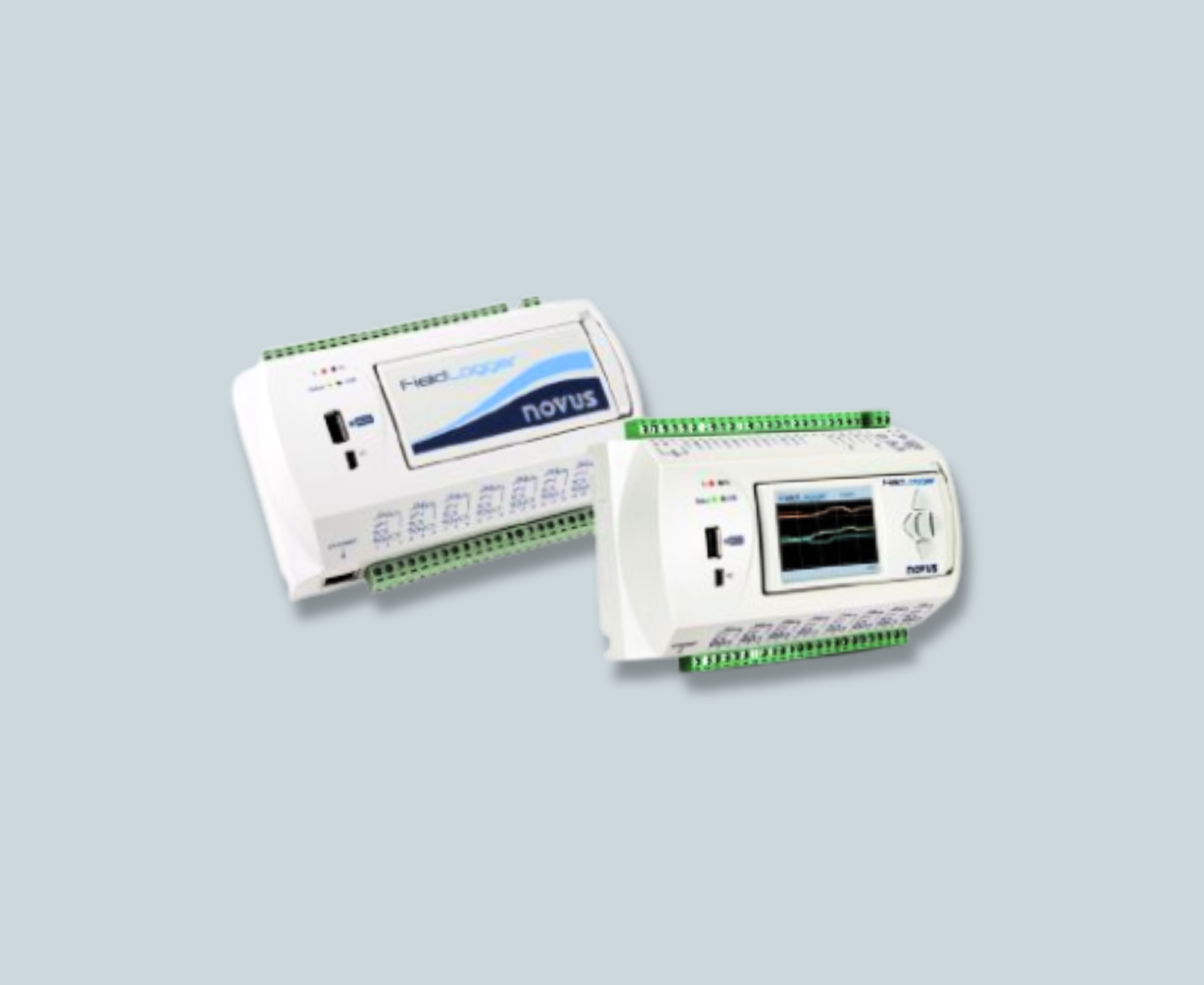

Die NXperience-Software unterstützt Einrichtung, Datendownload und Datenmanagement über USB, RS485 oder Ethernet. Optional ist ein 2,4-Zoll-QVGA-Farbdisplay mit Tastenfeld verfügbar, auf dem aktuelle Messwerte, Verlaufsdiagramme und Statusinformationen angezeigt und Parameter konfiguriert werden können.
