Zwei CTD-Log3100 Datenlogger mit und ohne Anschlusskabel

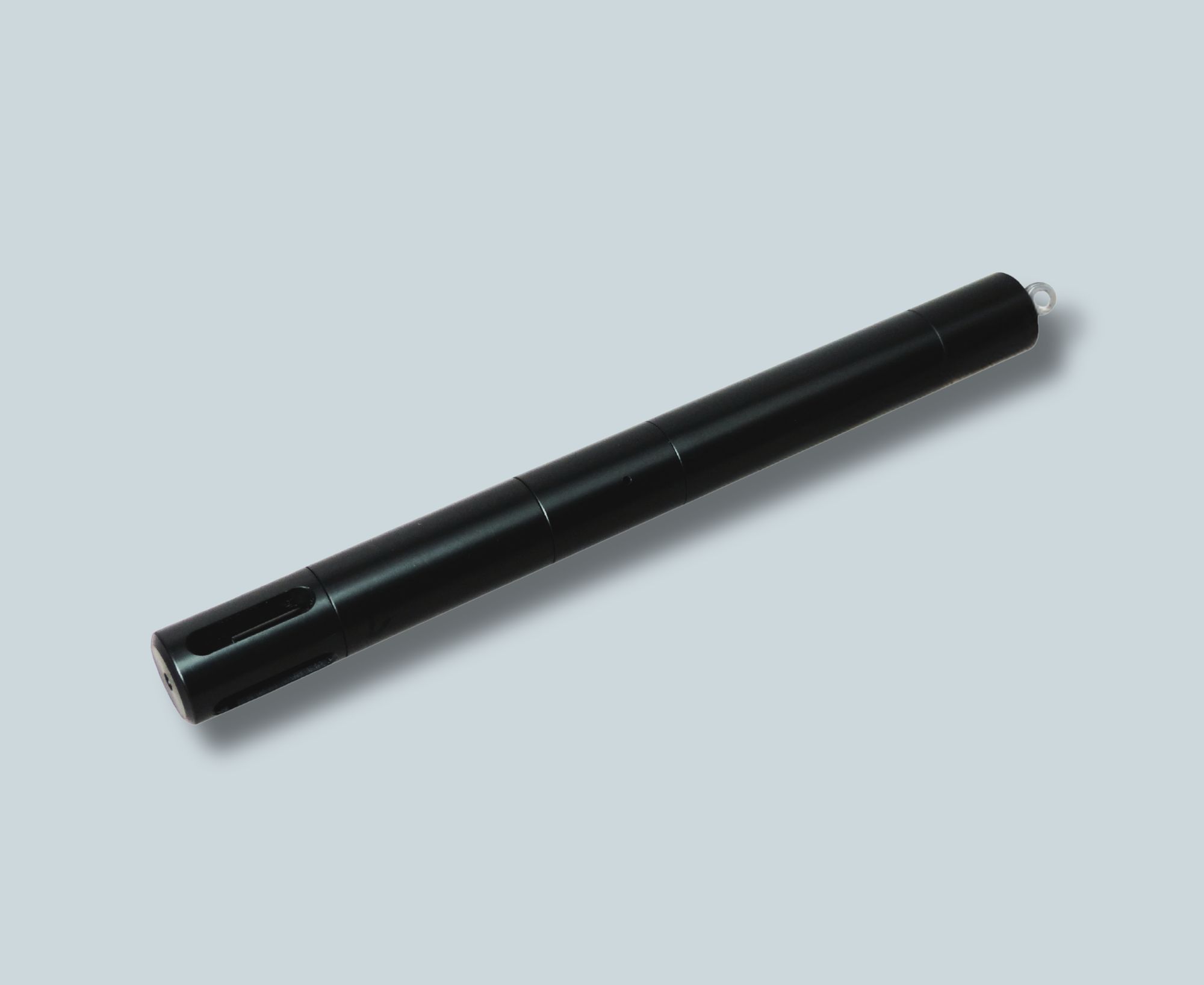

CTD-Log3100 Datenlogger für Leitfähigkeit, Druck und Temperatur

Produktnr: CTD-Log3100

CTD Datenlogger CTD-Log3100 für Leitfähigkeit, Druck & Temperatur

Der CTD Datenlogger CTD-Log3100 eignet sich zur Langzeitaufzeichnung von Leitfähigkeit, Temperatur und Druck in Wasseranwendungen. Durch die automatische Messbereichsumschaltung kann der Logger sowohl in Gewässern mit geringer Leitfähigkeit als auch in Meerwasser oder Salzwiesen eingesetzt werden. Ihre Vorteile
  • Gleichzeitige Erfassung von drei Messgrößen: Leitfähigkeit, Temperatur und Druck
  • Automatische Bereichsumschaltung für Leitfähigkeitsmessungen von 0 bis 100 mS/cm
  • Großer Speicher für insgesamt 4 Mio. Messwerte
  • Geringe Stromaufnahme für wartungsarmen Langzeiteinsatz
  • Kleiner Durchmesser von 36 mm, geeignet für Brunnen ab 2 Zoll
Datenblatt

Price range: €1,550.00 through €1,680.00(inkl. MwSt.) zzgl. Versandkosten

Details

Der CTD-Log3100 ist ein Datenlogger für CTD-Messungen, also für Leitfähigkeit, Temperatur und Druck. Für Flachwasserzonen ist die Absolutdruckvariante CTD-Log3100-A geeignet. Sie ist komplett hermetisch geschlossen, verfügt über eine integrierte Batterie und lässt sich dadurch einfach und unauffällig installieren. Zur Kompensation barometrischer Druckschwankungen kann ein Barologger (z. B. P-Log3020-PA-INT Pegellogger für Wasserstand & Temperatur oder CTD-Log3150) verwendet werden.

Für Messungen in Brunnen oder Peilrohren wird üblicherweise der CTD-Log3100-R mit Relativdrucksensor eingesetzt. Diese Variante ist mit einem Kapillarkabel zur Oberfläche ausgestattet. Dort befinden sich die Einhängevorrichtung und die wechselbare Batterie.

Die Software InfraLog V5 für Windows erkennt den angeschlossenen Logger automatisch. InfraLog Basic ist im Lieferumfang enthalten und ermöglicht das Parametrieren des Loggers sowie das Auslesen, Speichern und Exportieren der Messdaten. Optional sind InfraLog Light und InfraLog Enhanced mit erweiterten Grafik- und Berichtsfunktionen erhältlich.





Temperatur

Merkmal Spezifikation
Messbereich 0 bis +60 °C
Genauigkeit ±0,2 °C; ±0,1 °C auf Anfrage
Auflösung 0,01 °C

Leitfähigkeit

Merkmal Spezifikation
Sensor Konduktometrische Zwei-Elektroden-Messzelle, kundenseitig austauschbar
Messbereich 0 bis 100 mS/cm
Messbereichsumschaltung Automatisch
Auflösung 0,2 % des jeweiligen Messbereichsendwerts
Genauigkeit 2 % des jeweiligen Messbereichsendwerts
Temperaturkompensation Standardmäßig aus, bei Bestellung wählbar

Automatische Messbereichsumschaltung

Bereich
0 bis 400 µS/cm
0,4 bis 1,0 mS/cm
1,0 bis 2,0 mS/cm
2,0 bis 3,8 mS/cm
3,8 bis 7,9 mS/cm
7,9 bis 100 mS/cm

Druck / Wasserstand

Merkmal                            Spezifikation
Sensor Piezo-Drucksensor
Messbereiche 0 bis 10 mH₂O, 0 bis 20 mH₂O, 0 bis 30 mH₂O
Weitere Messbereiche Bis 100 m möglich
Dichtekorrektur Für andere Medien möglich
Auflösung Besser als 0,01 % vom Messbereich
Langzeitstabilität < 0,1 % vom Offset/Jahr; < 0,1 % vom Spann/Jahr
Überlastsicherheit 3-facher Nominalwert

Druckmessbereich, Auflösung und Genauigkeit

Messbereich Auflösung bei 4 Hz Auflösung bei 8 Hz Genauigkeit
2 m 0,2 mm 0,4 mm ±10 mm
5 m 0,6 mm 1 mm ±10 mm
10 m 1,5 mm 2,5 mm ±10 mm
20 m 3 mm 6 mm ±10 mm

Loggerdaten

Merkmal                          Spezifikation
Abmessungen D = 36 mm, L = 380 mm
Gewicht Ca. 800 g inkl. Batterie
Gehäuse POM, optional V4A
Batterie LiTh-12, kundenseitig tauschbar
Speicherkapazität 4 Mio. Messwerte gesamt
Intervallzeit 1 Sek. bis 24 Std. einstellbar
Fastmode 2, 4, 8 Hz
Batterielebensdauer 4 Jahre bei 1-Min.-Intervall; 2 Jahre bei 10-Sek.-Intervall; 50 Tage bei 1-Sek.-Intervall

Varianten und Bestelloptionen

Option
Absolutdruckvariante CTD3100-10 für Tiefe bis 10 m (Art.-Nr.: CTD3100100);
Absolutdruckvariante CTD3100-20 für Tiefe bis 20 m (Art.-Nr.: CTD3100142);
Absolutdruckvariante CTD3100-50 für Tiefe bis 50 m (Art.-Nr.: CTD3100112);
Relativdruckvariante CTD3100-10-EXT-PR-10 für Tiefe bis 10 m (Art.-Nr.: CTD3100225);
Relativdruckvariante CTD3100-20-EXT-PR-20 für Tiefe bis 20 m (Art.-Nr.: CTD3100270)

Der CTD-Log3100 eignet sich für:

  • Langzeitaufzeichnung von Leitfähigkeit, Temperatur und Druck
  • Gewässer mit geringer Leitfähigkeit
  • Meerwasser und Salzwiesen
  • Flachwasserzonen mit Absolutdruckvariante
  • Brunnen und Peilrohre mit Relativdruckvariante

Der CTD-Log3100 unterstützt die Feldkalibrierung für Druck und Leitfähigkeit. Die Leitfähigkeitsmesszelle ist kundenseitig austauschbar. Die Temperaturkompensation ist standardmäßig ausgeschaltet und kann bei Bestellung gewählt werden.

Datenblatt_CTD_Log3100.pdf
Broschüre_Produktlinie_Wasser.pdf

Zubehör

Analyse-Software mit Grafikmodul (InfraLog V5 Basic)

InfraLog V5 Light Software

Analyse-Software mit Grafikmodul (Voraussetzung: InfraLog V5 Basic) mit einer Vielzahl von Grafik-Funktionen sowie Formel-Editor

€120.00

Details
InfraLog V5 Enhanced Analyse-Software mit Grafikmodul

InfraLog V5 Enhanced Software

Analyse-Software mit Grafikmodul (Voraussetzung: InfraLog V5 Basic) mit einer Vielzahl von Grafik-Funktionen sowie Formel-Editor

€330.00

Details
  • Produktnr.:PLogCTDDatenkabel

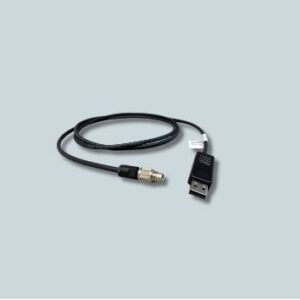

Datenkabel für P-Log3020-PR/CTD-Log3100-PR

€151.00

Details
